３月末にご注文をいただいていましたが、部材がようやくそろい製作を開始しています。
双眼装置本体こそ共通ですが、鏡筒との接続部分は毎回微妙にご要望が異なり、同じ仕様のものはほとんどありません。
したがって部材の多くは在庫として保管することができず、注文後１〜２か月は進捗を報告できず、ご心配をおかけすることになってしまいます。

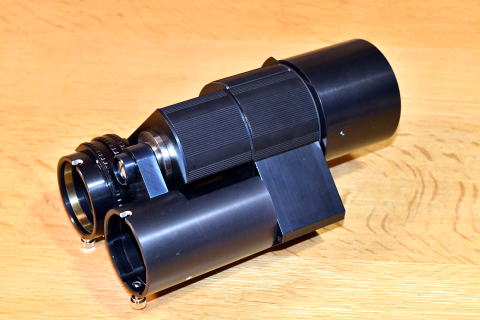

今回の特徴は２つ。
左眼側、視度補正装置が新しくなったことと、３インチドローチューブ接続となることです。

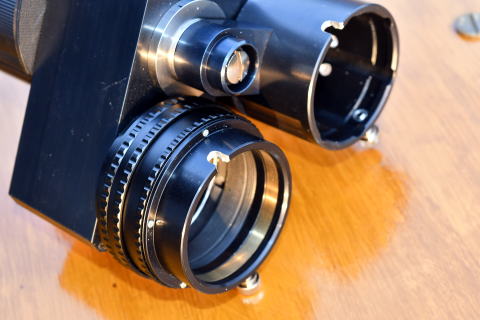

新方式視度調整機構
視度補正の直進ヘリコイドは元は接写用品で、今までにない使いやすさと強度を備えています。
内径は本来、２インチバレルは貫かないのですが細かい細工によって貫通するようにできました。
ヘリコイド単体の移動量は１４ｍｍ（±７ｍｍ）もあるのですが、そこまで必要ないので実装都合で±４ｍｍとしました。

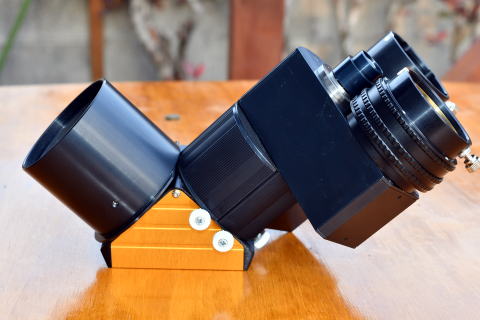

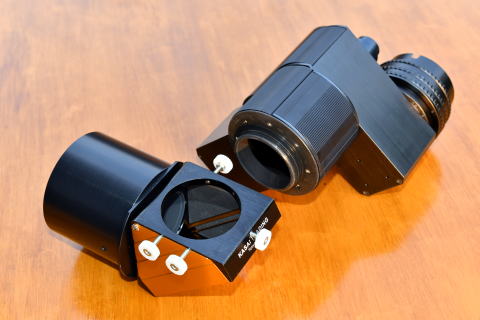

３インチドローチューブ接続
これが装着されるのは 日本最大級の屈折機でドローチューブは３インチ規格となっています。

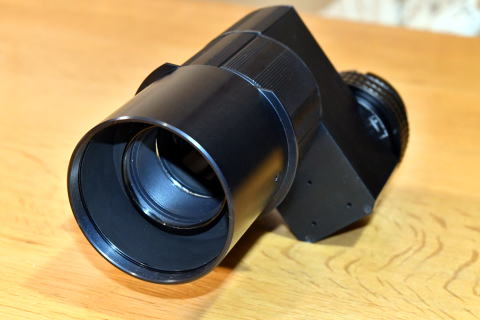

２インチ天頂ミラーから先は３インチバレルとなっています。 ３インチバレルの先端にはＭ７２のフィルタねじを用意しました。
なおバレルを組み替えれば天頂ミラー無しの直視で３インチ接続も可能です。
もちろんデフォルトの２インチバレルも取付可能です。
大型機の焦点引き出し量は十分すぎるほど長いのですが、併用予定の中型屈折機のほうは天頂ミラー付きだと引き出し量に余裕はありません。

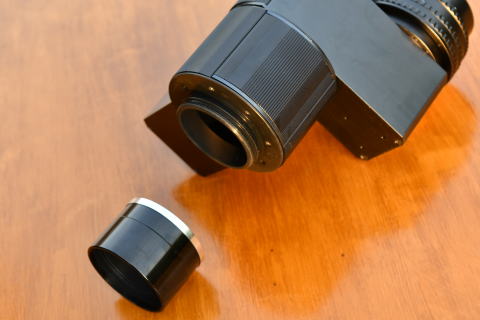

そこで２インチバレルを外して、双眼装置と天頂ミラーとを直結できるようにしています。
２インチ重量級のアイピースを付けることを想定して 低床化により光軸周りの重量によるモーメントを減らしています。
またモーメントのかかる所を３インチ化することは回転固定が楽になると思います。
なお中型機のほうも、３インチバレルがそのまま挿せるよう、接眼部の接続部品を用意する予定です。

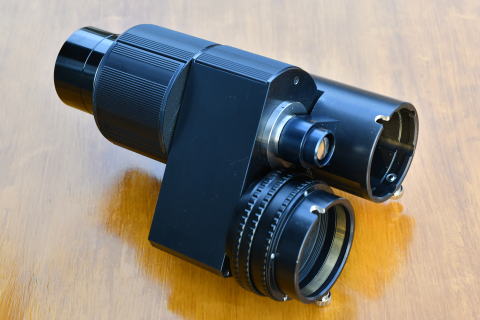

光学系はまだ入っていませんが部材はそろっており下ごしらえの段階です。
（２０２５年5月３日）
光学系を組み込みました。
残る工程は 遮光絞り設置、保護ガラス設置、光軸調整、外観仕上げなどです。
（２０２５年５月６日）
■光学調整が完了しました。
２インチ双眼装置の組立調整は、分解する回数を極力少なくなるよう心掛けています。
そのたび汚れや破損のリスクがあるからです。
今回は新しい調整方法を取り入れ、おそらく今までの最小回数で組立できました。

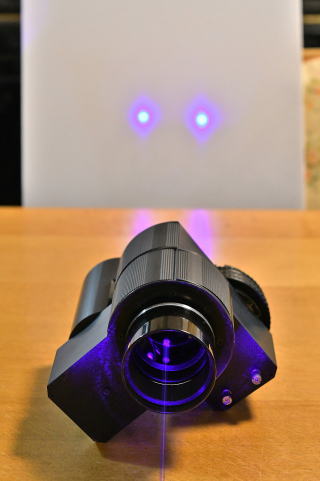

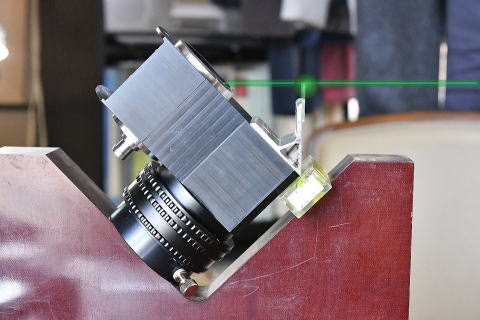

画像は新方式のレーザーアライメントの様子。
残る工程は 保護ガラス設置と、外観仕上げです。

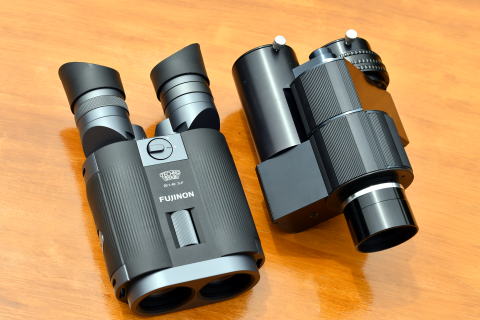

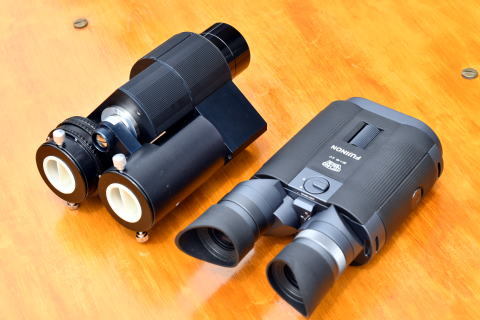

隣のは フジノンの防振双眼鏡テクノスタビ２０Ｘ４０（借用品）です。
ほぼ同じ大きさですが、重さは樹脂を多用しているテクノのほうがだいぶ軽いです。
近々テストの予定ですが 双眼装置のほうを優先で仕上げます。
（２０２５年５月１１日）
納品しました。 （２０２５年５月１２日）
■照準ファインダー２題
自動導入経緯台ができたとはいっても １００％頼れる状況ではない。 ちょっこっと見たいところに向けたい。 そういうことはある。
しかし鏡筒を下から見上げながら照準するのは想像するだけで苦痛だし、太く短い筒だとうまく狙いがつかないい。
今回は照準ファインダーを２種類作ってみた。 ５ｃｍファインダーの枠に同居するかたちにした。

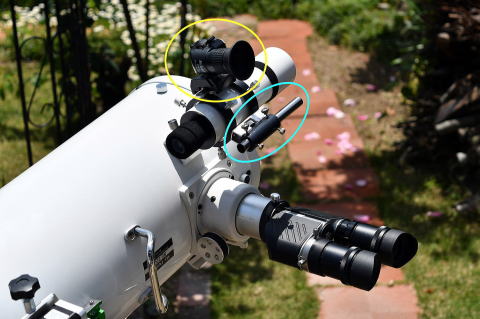

図中、水色は素遠しの筒だけ照準器。 （内径はφ１２、内面は黒色艶消し塗料を塗った）
これだけでも鏡筒自身で照準するよりはずっと楽になった。

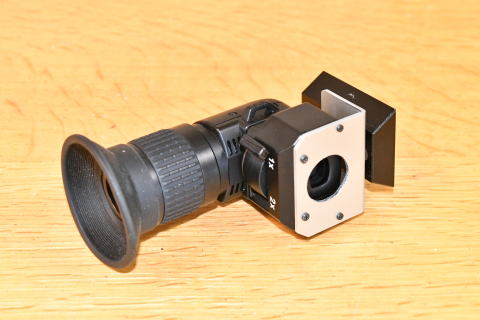

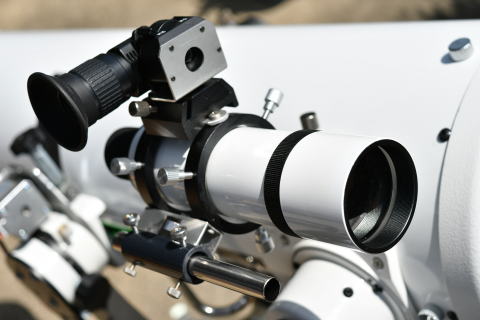

黄色で囲ったのは一眼レフのアングルファインダー。 ニコンのＤＲ-６というもので、ピント操作はもちろん、正立像かつ ９０°ごとに接眼部が回転でき
倍率切替（X1とX2）ができる。 どちらも非力だが観望会やちょい見用には使えるかも。
（２０２５年５月６日）
■FUJION1 TECHNOSTABI TS-L 2040の使い勝手改善
前回インプレを書きましたが、オーナーさんと相談し３か所の改良をおこないました。

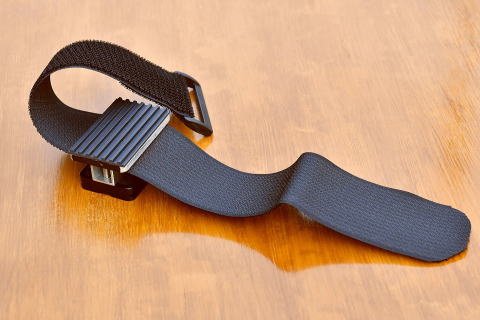

その１ 三脚アダプター

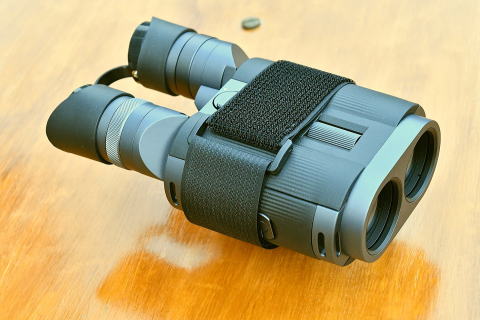

本機には三脚ねじがなく、バンド締付式の三脚アダプタになるのですが、市販の三脚アダプターのほとんどは受面がカマボコ状の円筒のため
底面がフラットな本機を載せると ぐらついてしまいます。
上面は平面にして下部はアルカスイスプレートとし、中央には１／４ｲﾝﾁカメラネジも設けています。

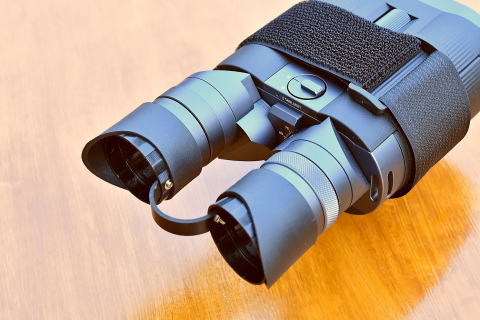

その２ ツノ型見口
オーナーさんも私と同じ 裸眼で ツノ型見口派、意見が合うことが多いので進めやすいのです。
画像の市販品が丁度合いました。
ツノ型見口を装着した場合に保護キャップまで考慮しているメーカーは少ないと思います。
かぶせ式のポリキャップを逆に使って、落し蓋式のキャップを製作しました。
その３ 対物レンズ先端に48mmフィルタねじ取付
TS-X 2040では４８ｍｍフィルタねじがあったのに、新型のTS-Lでは省略されています。
本機の対物レンズの中心間隔は約４７ｍｍしかないから４８ｍｍフィルタの装着は（メーカー的に言えば）無理です。
でもレンズとフィルタを同軸上に配置する必然性は低く、フィルタの中心距離を５０．２ｍｍとして偏心させて可能としました。
それよりも どうやってフィルタねじを本体に固定するか？ これが難題
もし自分用の双眼鏡だったならフィルタ枠を本体に強引に接着して済ませてしまいますが、そうもいきません。
双眼鏡本体にいっさい加工を入れず、運用中も傷をつけることなのない固定方法を考えました。

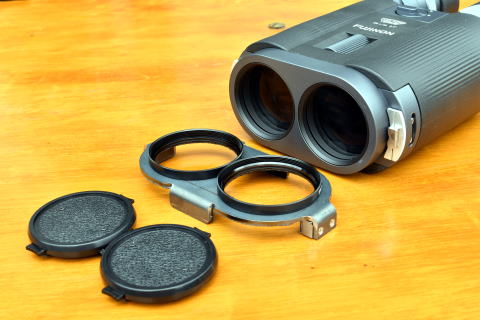

まず４８ｍｍフィルタ枠を連結保持するメガネプレート（画像中央）を鋼板で製作しました。

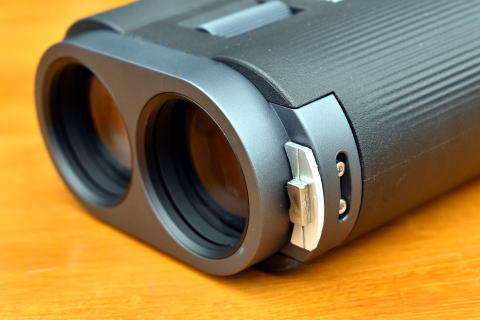

そして本体側は対物レンズの両横にネックストラップ用の穴があるのでこれを足掛かりに取付金具を固定しました。
メガネプレートと取付金具はお互いを磁石で吸着して着脱式としました。 この位置に磁石があっても防振制御には影響をあたえません。

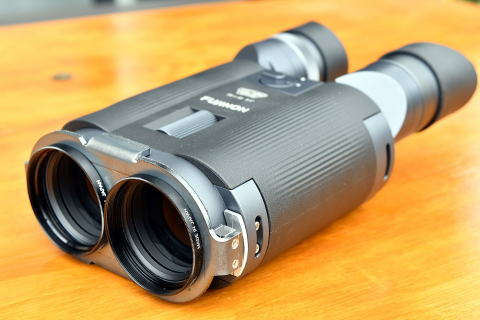

これで、４８ｍｍフィルタ枠が固定され、このネジを使って フィルタキャップやフードが簡単に取付できるようになりました。

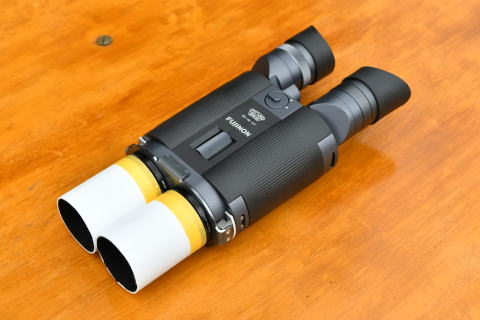

フード（画像）は長さ６０ｍｍ。 これぐらいがプロポーション的にはイイと思うのですが、もし遮光効果が足りない場合は２個連結するつもりです。
メガネプレートはかなり丈夫な造りにしています。 無理な力がかかった場合は磁石のところで外れるようにしています。
仮の白いフードはプラスチック製ですが アルミで製作中です。
（２０２５年５月２５日）

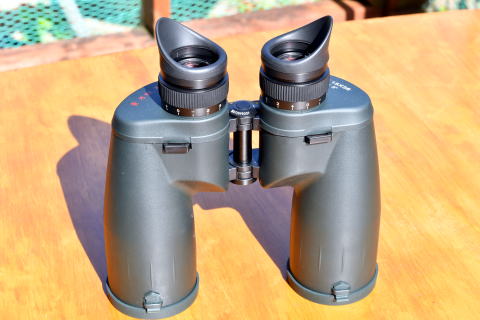

■賞月観星 ＮＦＶ １５Ｘ５６ の接眼見口の改造

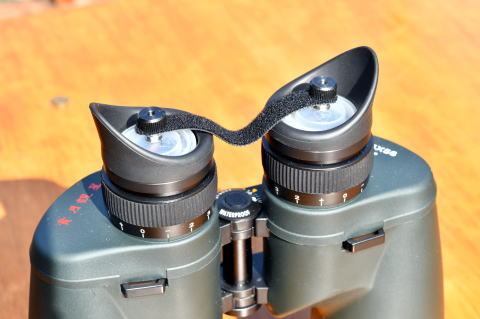

遮光性のある 「つの型見口」 にするのはいつもの成り行きですが、違うところがあります。
本機はＩＦ式で接眼部は回転ヘリコイド。 ピント合わせに伴い つの型見口も回転してしまいます。
ＣＦ式では回転が起こらないだけでなく、視度調節も多くは直進ヘリコイドのため回転は起こりません。
（目幅調整では見口は回転しますが その回転角はわずかで実質影響がありません）
そこでＩＦ式では つの型見口は３６０°自由に回転できるようにしています。（これはメガネ対応のツノ見口のときもそうでした）

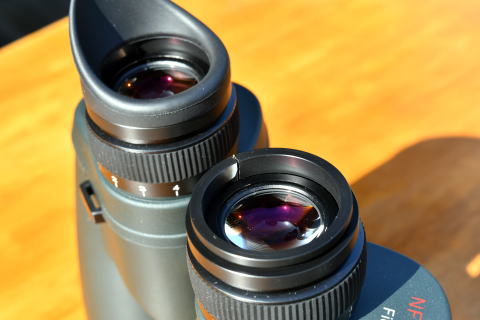

接眼部とゴム見口の間に画像のようなジュラコン製の回転リングを仕込んであります。
（下図の手前側はゴムをはずして回転リングが見えている）
見口は非常に軽く回るので少々回転がずれていても眼をセットすれば見口はそれに沿うように回転します。
高さ調節式にはなってませんので、まあまあ良さげな高さに仕上げています。
落し蓋式の接眼キャップです。
手持ちのコダックの３５ｍｍフイルムのかぶせ式キャップが丁度合いましたが、いまどきフイルムは買えないですね。
見口以外の部分については伝統的に完成しており手を入れるところはなかったです。
（２０２５年６月５日）
